APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭

낙뢰나 갑작스런 과전압 등으로부터 전자 제품을 보호하는 멀티탭이 있다는 것을 알고 계시나요? 저도 나름 고급형(?) 멀티탭을 사용한다고 생각을 했었는데 얼마 전에야 낙뢰나 갑작스런 과전압으로부터 전자 기기들을 보호하는 전문 제품이 있다는 것을 알게 되었네요. 관련 제품에 대해 거의 아는 것이 없지만 UPS를 비롯한 다양한 전력 관리 제품을 제조하는 APC에서 서지어레스트 5구 멀티탭 P5B-KR를 이벤트 경품으로 받아서 기존에 쓰던 멀티탭과 교체를 해봤습니다.

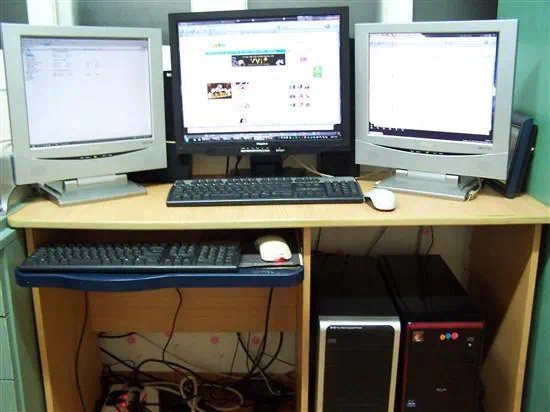

사용중인 PC 낙뢰와 과전압에 안전하신가요?
▲ 모니터3 컴퓨터2

낙뢰, 과전압으로 전자제품을 보호하는 APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭

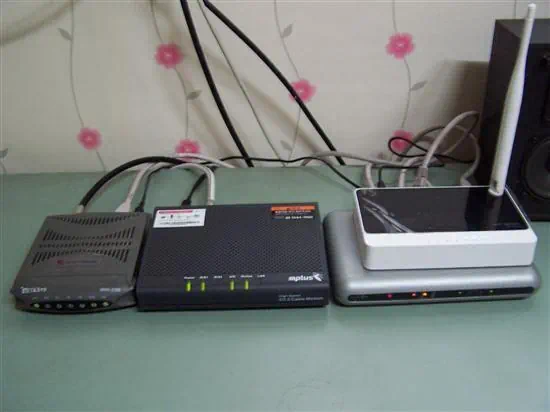

▲ 모뎀2 공유기2

예전에 사용하던 이런 헝그리한 PC 환경이었다면 과전압 같은 건 그다지 관심이 없었을 터인데 지금은 나름 고가의 장비들이 많이 있는지라 안 그래도 걱정이 많았었는데 아주 좋은 기회를 얻게 되었습니다.

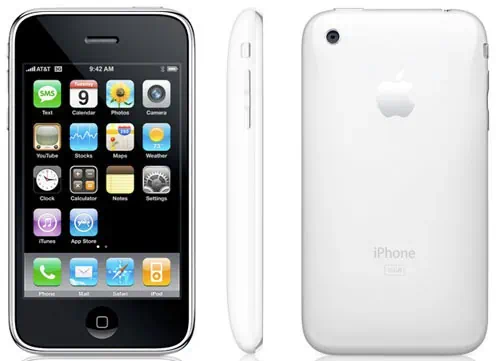

애플 아이폰 3GS

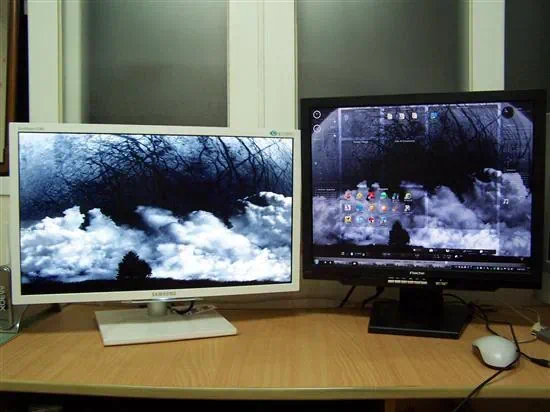

삼성 싱크마스터 F2380MX

특히 애플 아이폰과 얼마 전에 생긴 삼성 모니터 이 기기들만 하더라고 가격이 상당하고 특히 아이폰의 경우 2년 약정이라 2년동안 아주 조심스럽게 써줘야 하니 이제 APC 서지보호기로 서지지 걱정은 안 해도 되지 싶습니다.

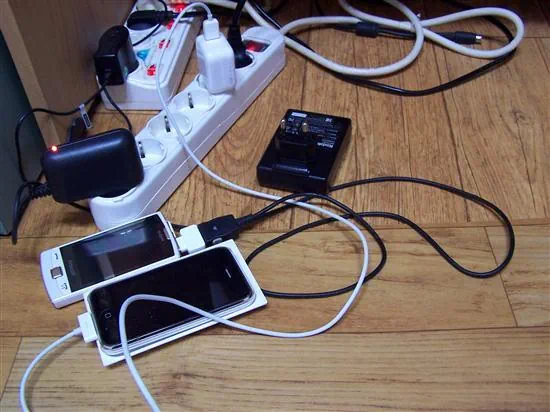

부족한 콘센트

뭐 이것 뿐만 아니라 옴니아팝, 디카, MP3 등등 컴퓨터 책상 아래 멀티탭2개에 대충 꼽아 사용을 하고 있었는데 저처럼 사용하시는분들 아주 많으실 겁니다. 전기,전자 제품을 하나의 콘센트에 멀티탭으로 연결해서 사용을 하면 안됩니다. 이게 알면서도 귀차니즘땜시.. APC 서지보호기 멀티탭 P5B-KR 로 교체를 하면서 거미줄 같이 연결해서 잘못된 형태로 사용하던 멀티탭을 죄다 정리를 해줬습니다.

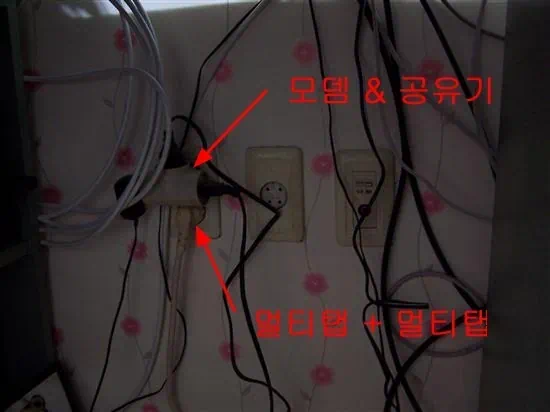

멀티탭의 잘못된 사용 예시

저처럼 이렇게 하나의 콘센트에 3구짜리 멀티탭으로  모뎀2, 공유기2개 와 6구멀티탭+6구멀티탭으로 모니터 3개 컴퓨터2개 열풍기, 에어컨등 각종 기기들을 꼽아서 사용을 하시면 과부하에 걸릴 위험이 있습니다.



보통 가정집의 경우에는 두꺼비집이라 부르는 곳을 보면 메인에 누전차단기 30A에서 분기하여 20A의 일반 차단기로 구성이 되어있습니다. 메인은 6.6kW까지 사용이 가능하지만 일반 차단기는 20A 이니 4.4kW 까지 사용이 가능합니다. 하지만 분기된 일반 차단기에서도 여러 개로 나눠져서 집안 곳곳의 콘센트로 연결이 되니 하나의 콘센트에서 4.4kW 를 사용할 수 있는 것은 아닙니다. 또한 집안 내부의 배선에 사용된 전선이 2.0mm로 되어 있다면 허용 전류 약 35A까지 견딜 수 있지만 1.6mm 라면 약 27A 까지 사용이 가능합니다.

100W 등을 220V에 연결했을 때  I[A]=P[W]/V[V]=100/220=0.45[A]
아 머리 쥐내리네 ~ 직접 계산 하시길… W  = V * I       I = W / V

여하튼 하나의 콘센트에 멀티탭을 이용하여 전기제품 여러 개를 사용하면 과부하에 의해 불이 날 수도 있으니 주의하시기 바랍니다. 여기서 말하는 전기 제품이란 소비전력이 큰 기기들을 말합니다. 단순히 컴퓨터, 스피커, 모니터, 공유기, 모뎀의 구성은 괜찮습니다.

뭐 잠시 딴 얘기 좀 했고 그런데 대체 서지가 뭔지 그것부터 알아야 할듯 싶어서 검색을 해봤습니다.

서지(surge) : [명사]<전기>  전기 회로에 서 전류나 전압이 순간적으로 크게 증가하는 충격성이 높은 펄스

백과사전을 찾아보면 서지란 어떤 기기, 기계, 기구 혹은 재료(이하 기기라 함)의 제조자(또는 설계자)가 그 기기에 대하여 정해 놓은 내전압 (耐電壓)을 훨씬 초과하는 과전압을 뜻한다. APC에서는 서지를 정상적인 전기공급에 비해 일시적으로 전압이 상승하는 현상. 낙뢰에 의한 급격한 전압상승이라고 말한다.



이렇게 낙뢰나 순간적인 전압상승으로 인해 높은전압(서지)가 전선과 통신회선을 통하게 되면 가정내의 A/V 기기와 통신기기에 손상을 주는 것은 불 보듯 뻔한 일이다. 이에 따라 서지로부터 각종 전자장비를 보호하기 위한 기기가 개발되었는데 그것이 바로 APC코리아의 서지어레스트(SurgeArrest)이다.



서지보호기인 서지어레스트(SurgeArrest)는 컴퓨터나 영상장비 사용자라면 반드시 갖고 있어야 하는 품목 중 하나다. 서지어레스트(SurgeArrest) 하나만 있으면 낙뢰 등에 의한 갑작스런 과전류로부터 제품을 보호해주기 때문. 전선을 통해 과전류가 흘러도 서지어레스트(SurgeArrest)가 이를 적정 전원으로 낮춰 제품에 공급해 줘 안전하게 전자기기를 사용 할 수 있다. -판매처 설명-

예 그렇습니다. 내 소중한 전기,전자 제품 등을 보다 안전하게 보호해주기 위한 제품이 바로 APC 서지보호기 P5B-KR 이 되겠습니다. 서지보호기 멀티탭이라 가격이 비싼줄 알았는데 그렇게 비싼 가격대도 아니더군요. 컴퓨존에서도 16,500원이고 다나와에서도 16,000원정도로 나름 고급형(?)이라고 생각했던 제가 사용중이던 절전형 개별접지/전원스위치 멀티탭 가격과 비슷하더군요. APC 서지보호기 P5B-KR가 개별 전원 스위치가 없는 점이 좀 불편하기는 하겠지만 내 소중한 기기들을 지켜야 하니 불편을 감수해야죠.



APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭 스펙

APC 서지보호기 P5B-KR 입출력

 콘센트의 수  5  소켓 스타일  CEE 7 Schuko
 공칭 입력 전압  230V  최대 라인 전류  10A
 입력 주파수  50/60 Hz  코드 길이  1.83 미터
 입력배선연결  Schuko CEE 7/7P

APC 서지보호기 P5B-KR 서지방지 및 필터링

 서지 에너지 정격  960 줄(Joule)  파고전류 일반 모드  13 kAmps
 eP Joule Rating  1060  파고전류 공통 모드  13 kAmps
 EMI/RFI 잡음 제거 (100 kHz to 10 MHz)  30 dB  Let Through Voltage Rating  < 900

APC 서지보호기 P5B-KR 외형

 순중량  0.70 KG  Master Carton Units  12.00
 최대 높이  385.00 mm  Master Carton Dimensions  432 x 425 x 229 mm
 최대 폭  70.00 mm  Master Carton Weight  9.09 KG
 최대 깊이  45.00 mm  SCC Codes  1073130425546 5
 선적 중량  0.74 KG  색상  Charcoal
 선적 높이  411.00 mm  Units per Pallet  192.00
 선적 폭  135.00 mm  선적 깊이  52.00 mm

APC 서지보호기 P5B-KR 환경

 주위 온도(동작시)  0 – 40 °C  보관 온도  -15 – 45 °C
 상대 습도(동작시)  0 – 95%  보관 상대 습도  0 – 95%
 고도(동작시)  0-15000 미터  보관 고도  0-15000 미터

APC 서지보호기 P5B-KR 적합규격

 승인  CE  표준 보증  2 년(제조업체 결함)

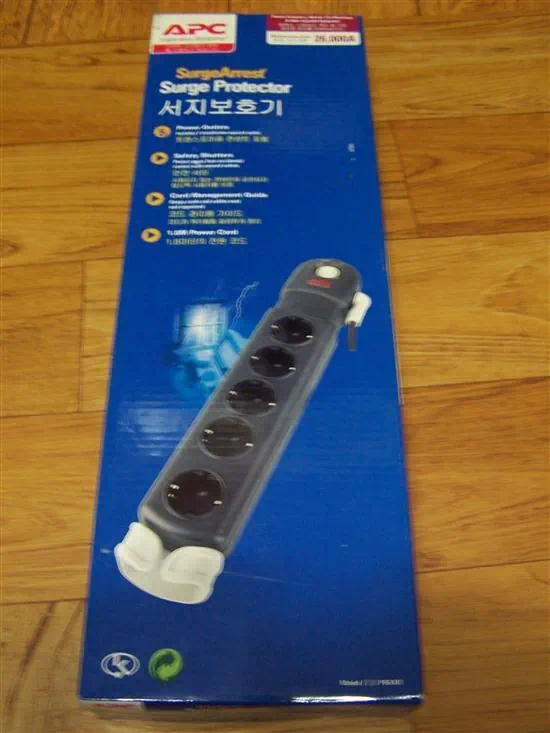

APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭 제품포장


APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭

APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭


APC 서지보호기 P5B-KR 요렇게 길쭉한 박스(41*13.5*5.5Cm)에 들어 있습니다 5구 짜리라서 박스가 살짝 크고 길쭉합니다. 뭐 박스 뭐 중요한가요~ 알맹이가 중요하지요~

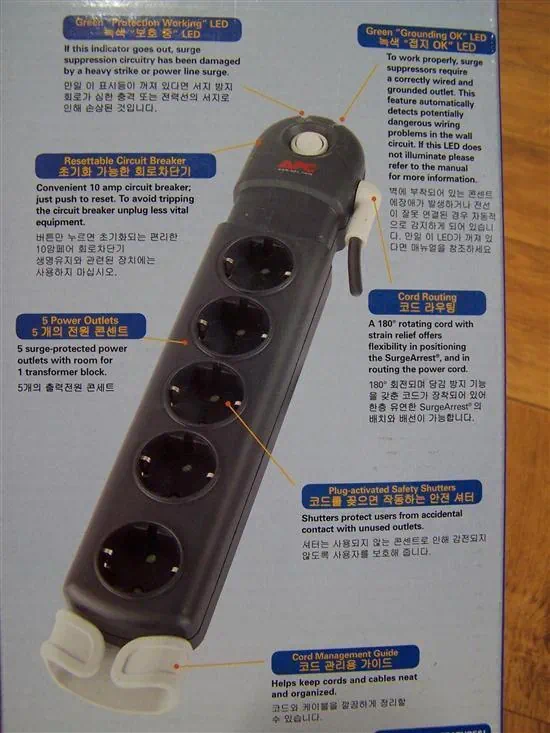

APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭 외형과 기능

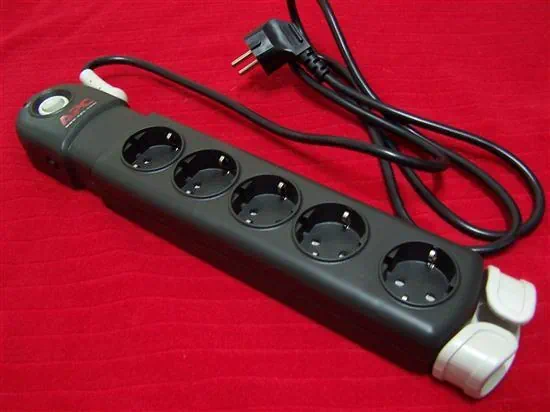

cfile7.uf@1845D1184B639BCA15C8EA 낙뢰, 과전압으로 전자제품을 보호하는 APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭

APC P5B-KR 과전압 차단 5구 멀티탭의 외형은 보통의 멀티탭보다는 길이가 좀 긴편으로 그 이유는 멀티탭 상단 부분에 차단 회로와 EMI 필터가 들어있기 때문입니다. 낙뢰나 과전압 등으로부터 전기,전자 제품의 손상을 방지하기 위하여 접지극을 갖춘 형태에 EMI 노이즈 필터와 퓨즈를 갖춘 과전압 차단 멀티탭입니다.

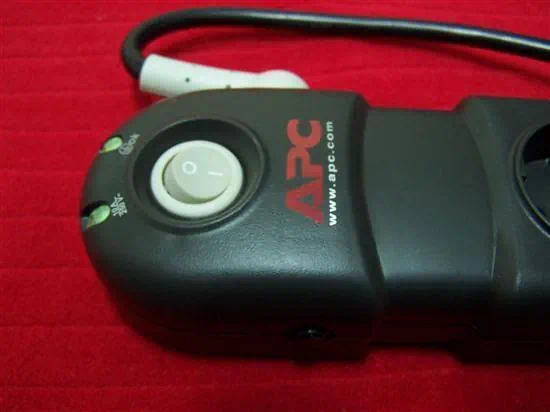

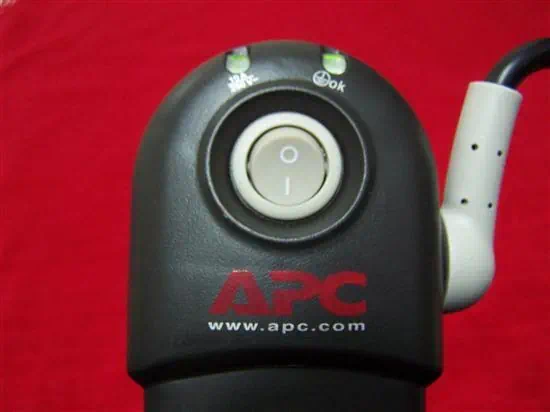

 전원 스위치와 2개의 LED

APC P5B-KR 과전압 차단 5구 멀티탭의 전원 입력부 상단에는 전원 스위치와 2개의 LED가 있습니다. 이 2개의 LED는 전원 입력 상태와 정상적으로 접지가 연결되었는지 표시를 해주는 부분입니다.


 회로 차단기 테스트 스위치

APC P5B-KR 과전압 차단 5구 멀티탭의 좌측에는 과전압 시에 차단기의 정상 작동 여부를 테스트할 수 있는 스위치가 있습니다. 집에 있는 두꺼비집의 차단기처럼 정상 작동 여부를 판가름 할 수 있습니다. 하단에 둥근 검정의 버튼이 테스트 버튼인데 사진이 어둡게 나와서 잘 보이지를 않네요.

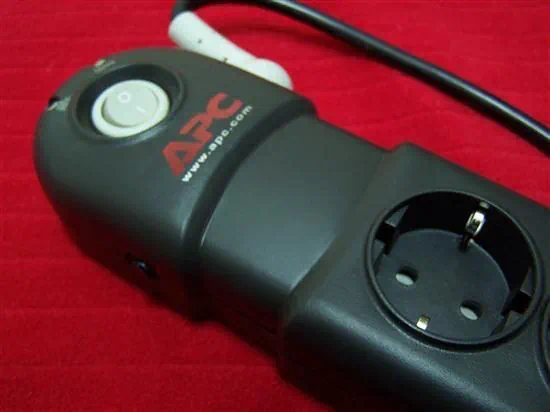

안전 셔터

APC P5B-KR 과전압 차단 5구 멀티탭의 각각의 콘센트는 어린 아이들이 호기심에 젓가락이나 철사등으로 장난을 치다 감전되는 안전사고를 막기 위한 안전 셔터가 있습니다. 혹시 집안에 어린 아이가 있으신 분들은 멀티탭은 물론이고 집안 곳곳의 콘센트를 이런 안전 셔터로 되어 있는 콘센트로 반드시 교체를 해주세요.

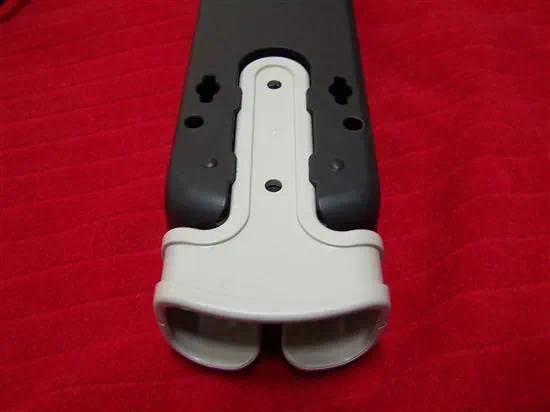

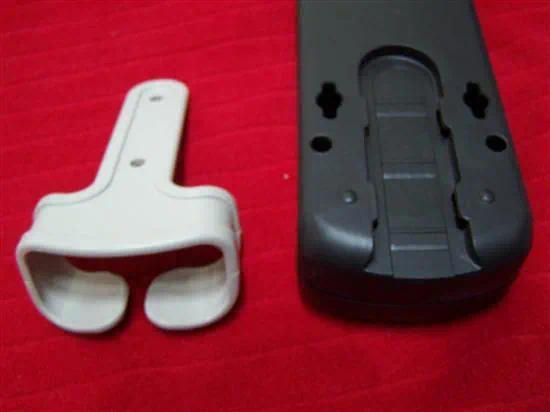

슬라이드 형식의 전원관리 장치

슬라이드 형식의 전원관리 장치


apc 낙뢰, 과전압으로 전자제품을 보호하는 APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭

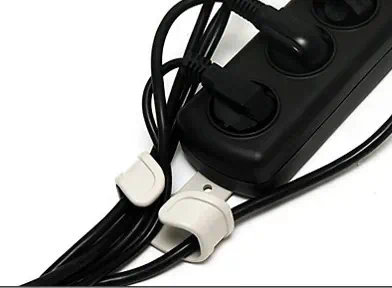

APC P5B-KR 과전압 차단 5구 멀티탭 뒷변은 벽면에 고정시킬수 있는 여러개의 홈과 하단부분에는 멀티탭에 연결된 전선을 모아서 깔끔하게 관리를 할수가 있도록 슬라이드 형식의 전원코드 관리용 장치가 있습니다.



APC 서지보호기 P5B-KR 과전압 차단 5구 멀티탭 설치기

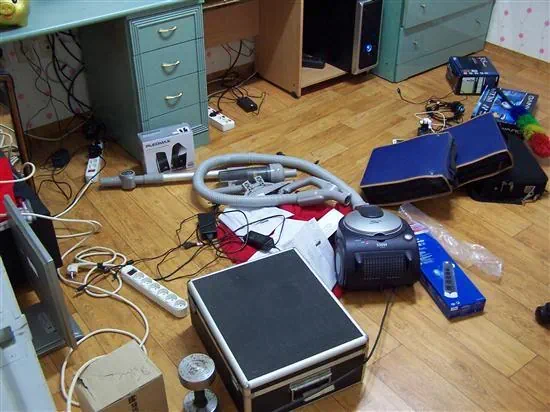

과전압 차단 멀티탭을 위한 방안 뒤엎기

나의 소중한 기기들을 좀더 안전하게 지켜주기 위해 멀티탭 설치를 위해 책상 아래 쳐박혀 있던 것들을 끄집어 내고 아주 난장판을 만들고 정리를 시작했네요. 병렬구조로 멀티탭도 여러 콘센트에 나눠서 설치를 해줬습니다. 물론 간만에 대청소를 한번… 이제 한 1년은 청소를 안 해도 되겠지요.


부족한 콘센트

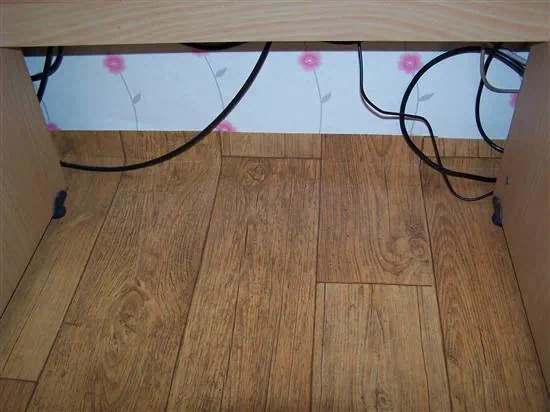

선정리및 과전압 차단 멀티탭 설치후

이렇게 거지물 같던 멀티탭과 전선들을 안보이게 숨기고 정리를 싹해서 치워줬더니 이렇게 환하게 바뀌었습니다. 뭐 제가 갖고 있는 능력을 모두 사용하여 최고치의 청소를 해줬더니 책상 아래 걸리적 거리는 것도 없고 안전하게 다른 콘센트로 기기들을 분리 시켰더니 한결 보기도 좋고 마음도 편해졌네요. 귀차니즘으로 알면서도 대충 멀티탭 여러 개를 하나의 콘센트에 물려서 사용하시던 분들도 시간 내서 한번 싹 정리해주세요~ 이제 슬슬 봄이 찾아 오고 있잖습니까~~

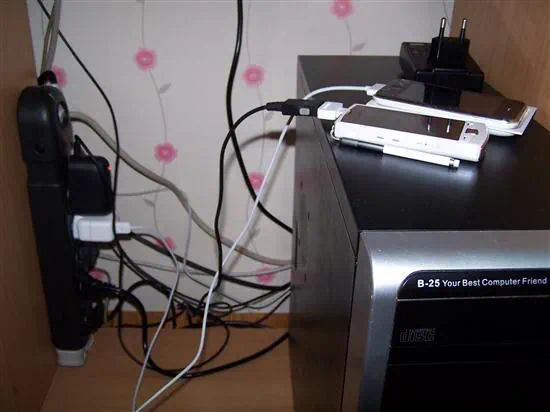

과전압 차단 멀티탭 설치 모습

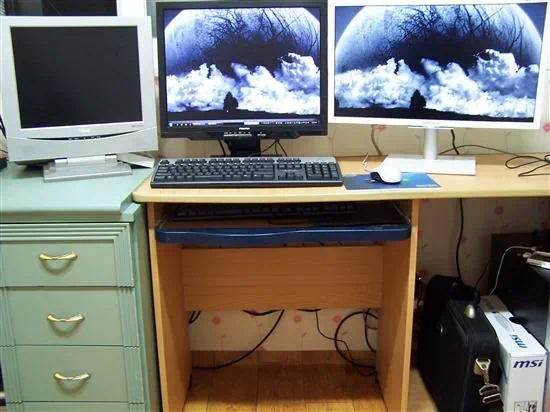

과전압 차단 멀티탭 설치후

APC P5B-KR 과전압 차단 5구 멀티탭은 컴퓨터 책상 뒤쪽에 고정 시켰고 콘센트를 나눠서 쓰느라 컴퓨터 한대는 치워버렸습니다. 모니터도 23인치 와이드이니 굳이 컴퓨터2개로 3개의 모니터를 쓸 필요는 없을듯해서 이참에 확 치워버렸네요. 이제 컴퓨터 한대로 2대의 작업을 해야 할 터이니 느려진 컴퓨터를 타박 하며 조만간 컴퓨터를 업글하지 않을까 싶기도 하네요. 지름신 차단 굿을 하던가 해야지..

과전압 차단 멀티탭 제품은 처음 사용을 해보는 터라 관련 지식도 거의 없고 이게 효과가 있는지 없는지도 자세히는 모르겠지만 기존에 사용하던 개별 전원 스위치가 있는 멀티탭과 가격대도 비슷하여 별 부담도 없는 제품 같고 무엇보다 왠지 모르게 마음이 푹 놓이네요.
